91抠逼视频|国产亚洲中字幕欧|欧美亚洲精品suv一区|一区二区免费看视频|国产传媒久久久

“坦途長(zhǎng)安”牌HRR補(bǔ)強(qiáng)劑是以結(jié)晶態(tài)高分子材料為基礎(chǔ)，與非晶態(tài)高分子、樹(shù)脂、及輔助劑共混，經(jīng)物理、化學(xué)變化而形成的產(chǎn)品，通過(guò)添加可大幅度提高瀝青混合料模量、抗車轍能力、低溫抗開(kāi)裂能力和抗水損壞能力，并使得瀝青路面的綜合耐久性得到全面改善，延長(zhǎng)路面服役年限。

HRR補(bǔ)強(qiáng)劑作用機(jī)理

HRR補(bǔ)強(qiáng)劑克服了單一分子材料的缺點(diǎn)，有利于礦料的拌合。均勻分散的高分子在瀝青中形成合理的兩相結(jié)構(gòu)，當(dāng)混合料經(jīng)壓實(shí)成型后，其內(nèi)部溫度低于本產(chǎn)品的結(jié)晶溫度時(shí)，會(huì)由于材料物態(tài)發(fā)生變化而形成一種致密的網(wǎng)絡(luò)結(jié)構(gòu)，這種結(jié)晶的空間網(wǎng)絡(luò)結(jié)構(gòu)，極大地約束和限制了集料的相對(duì)運(yùn)動(dòng)，顯著提高了集料間的嵌擠和膠合力，強(qiáng)化了瀝青混合料的整體性和彈性，從而使瀝青路面高溫抗車轍、低溫抗開(kāi)裂和抗水損壞的能力及抗疲勞性能得到明顯的改善和提高。

HRR補(bǔ)強(qiáng)劑基本特性與技術(shù)性質(zhì)

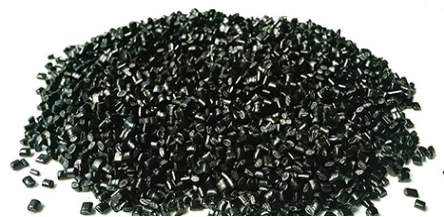

HRR補(bǔ)強(qiáng)劑是直徑2mm左右，長(zhǎng)3mm左右的黑色顆粒高分子材料，可以在常溫下保存。在高溫拌合時(shí)能熔融流動(dòng)。

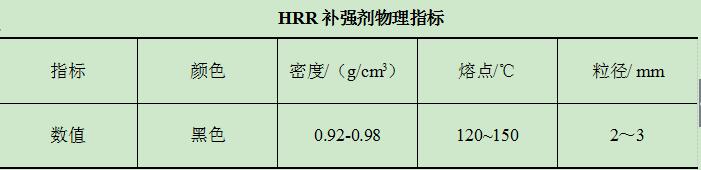

HRR補(bǔ)強(qiáng)劑

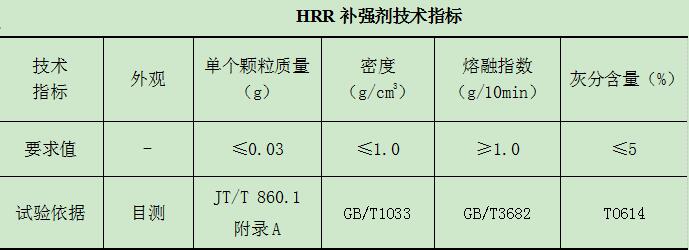

HRR補(bǔ)強(qiáng)劑技術(shù)指標(biāo)HRR補(bǔ)強(qiáng)劑使用方便、快捷，對(duì)瀝青無(wú)特殊要求。將其以一定比例直接投入到拌合鍋與新加石料一同拌合，制備熱瀝青混合料，具體用量需考慮道路等級(jí)、所處氣候環(huán)境、交通特性等因素。

HRR補(bǔ)強(qiáng)劑使用方法HRR補(bǔ)強(qiáng)劑瀝青混合料技術(shù)要求

拌合：混合料的拌和是路面質(zhì)量的關(guān)鍵工序之一，要嚴(yán)格控制。應(yīng)根據(jù)確定的配合比，按照比例稱量準(zhǔn)確。

1. 拌和時(shí)間

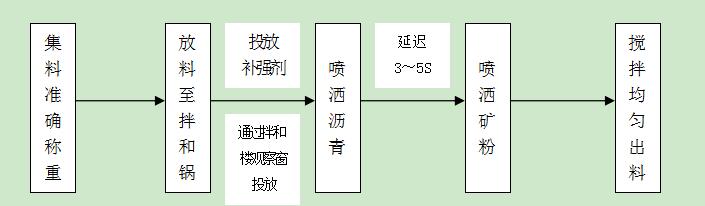

拌和時(shí)間分為干拌和濕拌時(shí)間，一般干拌5～10S，補(bǔ)強(qiáng)劑應(yīng)與集料干拌過(guò)程同步進(jìn)行，濕拌以瀝青均勻裹覆集料為度。一般每盤不少于50S，采用改性瀝青不少于55S?；旌狭习韬土鞒桃?jiàn)下圖。

投放的補(bǔ)強(qiáng)劑應(yīng)充分拌和（干拌5～10S）均勻，濕拌噴灑瀝青應(yīng)延遲3～5S后再進(jìn)行噴灑礦粉，確保補(bǔ)強(qiáng)劑能充分均勻分散于混合料中。拌和好的成品熱料均勻一致，無(wú)花白、無(wú)集料離析、無(wú)結(jié)團(tuán)成塊等現(xiàn)象。

2. 拌和溫度

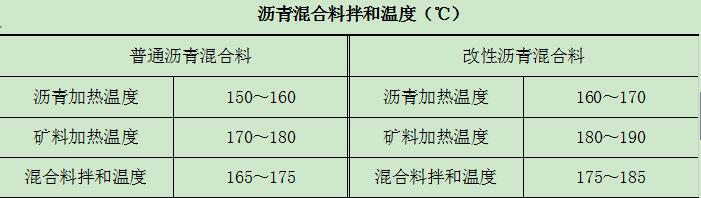

添加HRR補(bǔ)強(qiáng)劑的瀝青混合料拌和溫度應(yīng)嚴(yán)格控制，材料溫度應(yīng)按照下表合理控制。

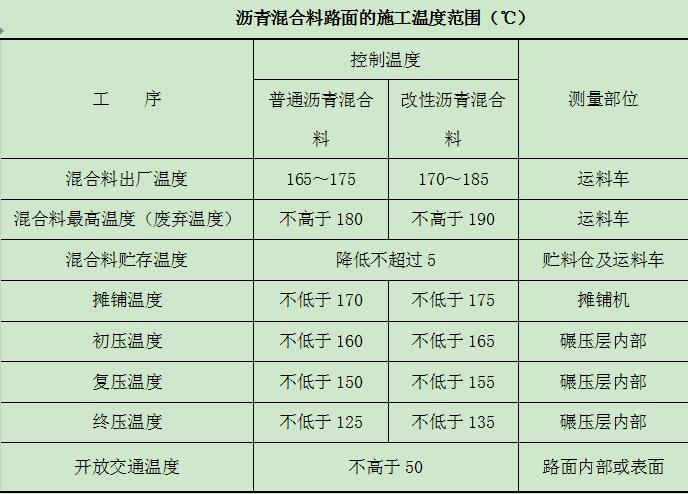

2．壓路機(jī)不得停留在溫度高于70℃已經(jīng)壓實(shí)的混合料上。同時(shí)，要采取有效措施，防止設(shè)備的油脂或其它雜質(zhì)在壓路機(jī)操作或停放期間灑落在路面上。

3．所有機(jī)械都必須連續(xù)穩(wěn)定地作業(yè)，盡量避免人工整修；所有機(jī)械不得在未冷卻結(jié)硬的路面上停留。

HRR補(bǔ)強(qiáng)劑包裝、貯存

包裝：覆膜袋裝，凈重25Kg；

貯存：存放于室內(nèi)干燥處，注意防火、通風(fēng)，溫度不高于40℃，存放時(shí)間不超過(guò)24個(gè)月。

陜西鼎邦交通科技有限公司

 Shaanxi Ding Bang Traffic Technology Co., Ltd.

地址：陜西省西安市碑林區(qū)南二環(huán)東段561號(hào)長(zhǎng)安大街三號(hào)1號(hào)樓A座1901室

電話：029-85253083

傳真：029-87870000

郵箱：shanxidingbang1@sina.com
